PVC 사출 성형기의 원리, 특성 및 응용 가이드: 한 기사가 귀하의 완전한 이해에 도움이 될 것입니다!

1. 역할과 적용 PVC 사출 성형기

플라스틱 가공 산업의 핵심 장비인 PVC 사출 성형기는 오늘날 산업 제조 분야에서 중요한 역할을 하고 있습니다. 폴리염화비닐(PVC)은 다재다능하고 비용 효율적이며 내구성이 뛰어난 열가소성 소재로 사출 성형 공정을 통해 건설, 의료, 자동차, 소비재 등 다양한 분야에서 널리 사용되고 있습니다.

PVC 사출 성형기는 플라스틱 가공 산업에서 대체할 수 없는 위치를 차지하는 폴리염화비닐 재료 가공에 특별히 사용되는 특수 사출 성형 장비입니다. 업계 데이터 통계에 따르면 전 세계 플라스틱 사출 성형 생산량의 약 23%가 PVC 재료를 포함하고 있으며 특히 건축 파이프, 의료 장비, 전선 및 케이블 분야에서 PVC 사출 성형 기계의 적용 비율은 60% 이상에 달합니다. 이러한 폭넓은 적용 뒤에는 PVC 소재 자체의 고유한 성능 이점과 사출 성형 공정의 효율적인 조합이 있습니다.

PVC 사출 성형기의 주요 기능은 가열 가소화, 고압 사출 및 금형 성형의 세 가지 주요 단계를 통해 원료를 정확한 크기와 기능적 특성을 갖춘 플라스틱 제품으로 변환하는 것입니다. 일반 사출성형기와 비교하여 PVC 사출성형기는 PVC 소재의 특성에 최적화되어 있으며 열 안정성이 낮고 용융 점도가 높으며 분해가 용이한 등 PVC 가공의 기술적 어려움을 효과적으로 극복할 수 있습니다. 건설 업계에서 PVC 사출 성형기로 생산되는 파이프 피팅, 조인트, 도어 및 창 액세서리는 내후성과 화학적 안정성이 뛰어납니다. 의료 분야에서는 PVC 사출 성형으로 성형된 주입 백 및 카테터와 같은 제품이 엄격한 생체 적합성 요구 사항을 충족합니다.

산업 체인의 관점에서 볼 때 PVC 사출 성형기는 원자재와 터미널 응용 프로그램의 중간 연결 고리에 있으며 기술 수준은 최종 제품의 품질과 생산 비용에 직접적인 영향을 미칩니다. 자격을 갖춘 PVC 사출 성형기는 일반적으로 사출 시스템, 금형 클램핑 시스템, 유압 시스템, 제어 시스템 및 온도 제어 시스템과 같은 주요 구성 요소로 구성됩니다. 이러한 시스템의 조화로운 작업을 통해 PVC 재료가 최적의 조건에서 성형 공정을 완료할 수 있습니다. 환경 보호 요구 사항이 개선되고 의료 요구가 증가함에 따라 PVC 사출 성형기는 보다 정확하고 에너지 절약적이며 지능적인 방향으로 발전하고 있습니다.

PVC 사출 성형기의 산업적 특수성은 재료 구성에 대한 적응성에도 반영됩니다. PVC는 첨가제에 의해 물성을 조절할 수 있는 플라스틱으로 경질 PVC(RPVC)와 연질 PVC(FPVC)로 구분됩니다. 경질 PVC는 강도와 강성이 높으며 건축 자재에 자주 사용됩니다. 유연한 PVC는 가소제를 첨가하여 부드러워지고 탄력성을 갖게 되어 의료용 파이프 등의 제품에 적합합니다. PVC 사출 성형 기계는 크게 다른 두 가지 유형의 재료를 처리할 수 있어야 하며, 이를 위해서는 장비에 더 넓은 공정 창과 더 유연한 매개변수 조정 기능이 필요합니다. 동시에 점점 더 엄격해지는 환경 규제로 인해 무연 안정제와 새로운 환경 친화적인 가소제의 적용으로 인해 PVC 사출 성형 기계에 대한 새로운 기술 요구 사항이 제시되었습니다.

경제적 이점 측면에서 PVC 사출 성형기는 제조업체에 매우 경쟁력 있는 생산 솔루션을 제공합니다. 금속 가공이나 기타 플라스틱 성형 공정에 비해 PVC 사출 성형은 짧은 사이클, 높은 재료 활용도, 낮은 노동 수요 등의 장점을 갖고 있어 특히 대규모 표준화 제품 생산에 적합합니다. 건설 업계의 PVC 파이프 피팅을 예로 들면 중형 PVC 사출 성형기의 일일 생산 능력은 5,000~8,000개에 달할 수 있으며 제품 중량 오차는 ±0.5% 이내로 제어할 수 있습니다. 이러한 정확성과 효율성은 다른 프로세스에서는 달성하기 어렵습니다. 또한 PVC 사출성형기는 금형 수명이 길고(보통 최대 50만~100만회) 에너지 소비가 상대적으로 낮아(금속 다이캐스팅 대비 약 40% 에너지 절약) 생산 비용을 더욱 절감하는 특성도 갖고 있습니다.

"플라스틱 대체 철강" 추세가 지속적으로 발전함에 따라 PVC 사출 성형기의 중요성은 더욱 부각될 것입니다. 특히 경량화, 내식성, 원가 관리 등을 추구하는 응용 분야에서는 PVC 사출 성형 제품이 기존 소재를 지속적으로 대체하고 있습니다. 이러한 변화를 이루기 위한 핵심 장비로서 PVC 사출성형기의 기술 혁신과 시장 확대는 계속해서 업계의 관심을 끌 것입니다.

2. PVC 사출 성형기의 작동 원리 및 공정 흐름

PVC 사출 성형기의 작동 원리는 열가소성 수지의 성형 특성을 기반으로 합니다. 온도, 압력, 속도 등의 매개변수를 정밀하게 제어하여 PVC 원료를 원하는 형태의 제품으로 변환합니다. 이 프로세스는 기계공학, 재료과학, 자동제어 등 다양한 분야의 기술을 통합하여 복잡하고 정밀한 처리 시스템을 형성합니다. PVC 사출 성형기의 작동 원리를 이해하는 것은 생산 공정을 최적화하고 제품 품질을 향상시키는 데 중요합니다.

시스템 구성 및 기능

PVC 사출 성형기는 주로 사출 시스템, 클램핑 시스템, 유압 시스템, 제어 시스템 및 온도 제어 시스템의 5가지 시스템으로 구성됩니다. 주입 시스템은 PVC 재료의 가소화 및 주입을 담당합니다. 장비의 핵심 부품으로 호퍼, 배럴, 스크류, 노즐 등 핵심 부품이 포함됩니다. 일반 사출성형기와 달리 PVC 사출성형기의 스크류는 일반적으로 열에 민감한 PVC 재료에 대한 전단열 입력을 줄이기 위해 길이 대 직경 비율(L/D)이 작고(일반적으로 18:1~22:1 사이) 낮은 압축비(약 1.8~2.5)로 특수 설계되어 있습니다. 클램핑 시스템은 성형 공정 중 용융 압력에 의해 금형이 밀려 열리지 않도록 금형 개폐 및 형체력을 제공합니다. 구조 형태에는 토글식, 유압식, 전기식 등이 있습니다. 유압 시스템은 전체 기계에 동력을 제공하고 각 액추에이터의 움직임을 제어합니다. 제어 시스템은 매개변수 설정, 프로그램 제어 및 프로세스 모니터링을 담당합니다. 온도 제어 시스템은 배럴과 금형의 정확한 온도를 유지하는데, 이는 PVC와 같은 열에 민감한 소재에 특히 중요합니다.

작업주기 분석

PVC 사출 성형은 순환 공정이며 각 사이클에는 일련의 질서 있는 작업이 포함됩니다. 업계 표준에 따르면 전체 작업 주기에는 다음 단계가 포함됩니다. 형 폐쇄 → 사출 → 압력 유지 → 냉각 → 가소화 → 형 개방 → 제품 배출.

금형 폐쇄 단계에서는 금형이 고압으로 폐쇄되고 제품 투사 면적과 사출 압력을 기준으로 형체력이 계산되며 일반적으로 30-80MPa입니다. 사출 단계에서는 스크류가 전진하여 배럴 전단의 용융 PVC를 고압(보통 80~180MPa) 및 고속으로 금형 캐비티에 주입합니다. 이 과정은 몇 초 동안 지속되며 복잡한 제품 구조에 맞춰 사출 속도를 섹션별로 제어할 수 있습니다. 냉각 수축으로 인해 감소된 재료를 보충하기 위해 압력 유지 단계에서 일정한 압력을 유지하는 것은 제품의 치수 정확성과 표면 품질에 매우 중요합니다. 냉각 단계에서는 제품이 금형 내에서 응고될 수 있으며 시간은 벽 두께와 냉각 효율에 따라 달라집니다. 가소화 단계에서는 스크류가 회전하여 다음 사이클을 준비하기 위해 신소재를 앞으로 이동 및 녹이는 동시에 설정된 위치로 후퇴합니다. 마지막으로, 금형이 열리고 배출 메커니즘이 제품을 탈형하여 사이클을 완료합니다.

표: PVC 사출 성형의 일반적인 공정 매개변수 범위

• PVC 가공의 특징

PVC 사출성형은 PP, PE 등 일반 플라스틱에 비해 공정상 상당한 차이가 있는데, 이는 주로 PVC의 재질 특성에 기인합니다. PVC는 열 안정성이 낮고 고온에서 쉽게 분해되어 염화수소(HCl)를 방출합니다. 따라서 처리 온도 범위는 좁으며 일반적으로 150~190°C 범위 내에서 제어되며 이는 이론적인 분해 온도(약 210°C)보다 훨씬 낮습니다. 이러한 과제를 해결하기 위해 PVC 사출 성형 기계에는 일반적으로 최대 ±1°C의 영역 온도 제어 정확도를 갖춘 보다 정밀한 온도 제어 시스템과 전단 가열을 줄이기 위한 특수 스크류 설계가 장착되어 있습니다. 동시에 PVC 용융물은 점도가 높고 흐름 특성이 좋지 않아 금형을 완전히 채우려면 더 높은 사출 압력(보통 PP보다 20-30% 더 높음)이 필요합니다. 또한 안정제 및 윤활제와 같은 PVC 제제의 첨가제는 배럴에 침전물을 형성할 수 있으므로 PVC 사출 성형 기계는 더 자주 청소하고 유지 관리해야 합니다.

• 가소화 및 사출의 원리

PVC의 가소화 과정은 물리적 상태 변형의 복잡한 과정입니다. 고체 PVC 입자가 호퍼에서 배럴로 들어간 후 가열 및 전단 과정에서 유리 상태, 고탄성 상태에서 점성 흐름 상태로 변환됩니다. 스크류의 회전은 드래그 흐름을 생성하여 재료를 앞으로 이동시키는 반면, 전단 작용과 외부 가열은 점차적으로 PVC를 녹입니다. PVC는 극성 물질이기 때문에 용융 거동이 PE와 같은 비극성 플라스틱과 다르며 더 높은 에너지 투입이 필요합니다. 가소화가 끝나면 용융된 PVC가 나사의 앞쪽 끝에 축적되어 나사를 다시 설정 위치로 밀어냅니다. 사출 단계에서는 스크류가 플런저로 변환되고 용융물이 유압 실린더의 압력에 따라 일정한 속도 또는 분할된 속도로 금형 캐비티에 사출됩니다. 금형 캐비티 내 PVC 용융물의 유동 거동은 금형 온도, 러너 설계 및 사출 매개변수의 영향을 받습니다. 합리적인 공정 설정으로 스프레이 마크, 웰드라인 등의 결함을 방지할 수 있습니다.

• 공정관리 핵심 포인트

성공적인 PVC 사출 성형은 주요 매개변수의 정밀한 제어에 달려 있습니다. 온도 조절이 가장 중요한 요소입니다. 배럴은 일반적으로 3~5개의 온도 구역으로 나뉩니다. 피드 포트에서 노즐까지 온도 구배는 상승하지만 분해를 방지하기 위해 최대 온도는 190°C를 초과하지 않습니다. 사출 속도는 용융 충전 모드와 분자 방향에 영향을 미칩니다. 벽이 두꺼운 제품은 잔류 응력을 줄이기 위해 낮은 속도로 충전해야 하며, 벽이 얇은 제품은 조기 응고를 방지하기 위해 고속 주입이 필요합니다. 보압력과 보압시간의 설정은 제품의 수축률과 치수안정성에 직접적인 영향을 미치므로 제품의 구조와 재질의 특성에 따라 최적화가 필요합니다. 냉각 시간은 전체 사이클의 60~70%를 차지합니다. 냉각수 채널 설계를 최적화하면 생산 효율성을 높일 수 있습니다. PVC 사출 성형 기계는 대부분 폐쇄 루프 제어 시스템을 사용하여 이러한 매개변수를 실시간으로 모니터링하고 조정하여 공정 안정성과 제품 일관성을 보장합니다.

PVC 사출 성형기의 작동 원리는 기계 설계와 재료 과학의 완벽한 조합을 구현합니다. 열역학적 및 유변학적 공정을 정밀하게 제어함으로써 PVC 원료는 다양한 기능을 가진 플라스틱 제품으로 변환됩니다. 이러한 원칙을 숙지하는 것은 생산 공정을 최적화하고 품질 문제를 해결하기 위한 이론적 기초입니다.

3. PVC 사출 성형기의 장비 특성 및 기술적 장점

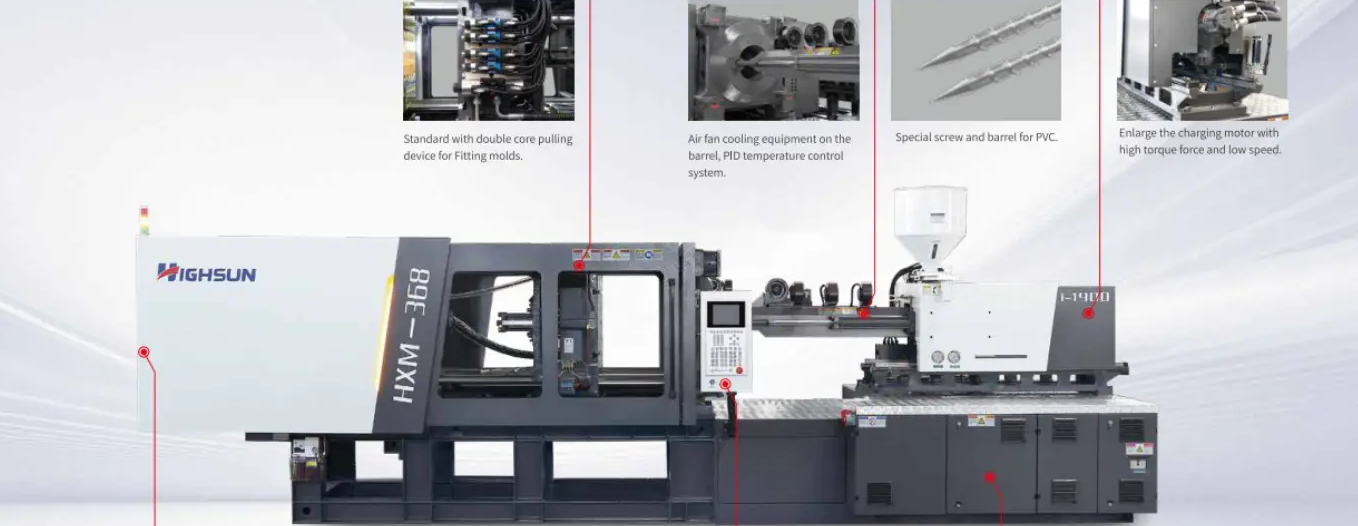

특수 플라스틱 가공 장비의 일종인 PVC 사출 성형기는 재료 특성에 맞는 일련의 독특한 디자인을 가지고 있습니다. 이러한 기능을 통해 PVC 재료를 가공할 때 상당한 기술적 이점을 보여줄 수 있습니다. 기계 구조부터 제어 시스템까지 PVC 사출 성형기의 모든 링크는 PVC 가공의 특별한 요구 사항에 대한 신중한 설계를 반영합니다.

• 특수 나사 설계

PVC 사출 성형기의 핵심 특징은 특수한 나사 구조입니다. 일반 사출 성형 기계 나사와 비교하여 PVC 특수 나사는 다음과 같은 특징을 가지고 있습니다. 작은 종횡비(L/D)(보통 18:1에서 22:1 사이)로 재료 체류 시간을 줄입니다. 낮은 압축비 (약 1.8-2.5), PVC 분말 또는 쉽게 압축 가능한 입자에 적합합니다. 깊은 나사 홈으로 인해 전단률과 마찰열 발생이 감소됩니다. 용융 균일성을 향상시키기 위해 차단 구역 또는 혼합 헤드를 추가합니다. 이 디자인은 PVC의 열악한 열 안정성 문제를 효과적으로 해결하고 가소화 과정에서 재료의 과열 및 분해를 방지합니다. 스크류 재질은 일반적으로 PVC 가공 시 발생할 수 있는 HCl 산성가스에 대처하기 위해 내마모성, 내식성을 향상시키기 위해 이중합금강을 사용하거나 특수 표면처리를 하여 사용합니다. 또한, PVC 사출성형기의 스크류 속도범위는 상대적으로 좁으며(보통 30~70rpm), 정밀한 제어가 가능하여 너무 빠른 속도로 인한 과도한 전단을 방지할 수 있다.

• 온도 제어 시스템 최적화
