사출 성형기: 유형, 구성 요소, 공정 및 선택 가이드

사출 성형 기계 : 선택, 프로세스, 툴링 및 문제 해결

사출 성형은 병뚜껑과 소비재부터 의료 기기 하우징에 이르기까지 모든 것을 생산하는 현대 제조의 핵심입니다. 평가하고 계시다면 사출 성형기 제품 또는 새로운 생산 라인을 지정하고 기계, 툴링, 재료 및 프로세스 변수를 이해하면 비용이 많이 드는 실수를 방지하고 일관된 부품을 더 빠르게 달성하는 데 도움이 될 수 있습니다.

사출 성형기란 무엇입니까?

안 사출 성형기 플라스틱을 녹여 금형 캐비티에 주입하고 압력을 가해 포장한 후 냉각한 후 완성된 부품을 배출하는 생산 시스템입니다. 오른쪽 사출 성형 장비 특히 대량 적용 분야의 경우 부품 품질을 향상시키고 스크랩을 줄이며 생산 효율성을 높일 수 있습니다.

일반적인 사출 성형 생산 셀에는 다음이 포함됩니다.

• 성형기: 클램프 유닛 및 사출 유닛
• 금형: 부품을 구성하는 생산 툴링
• 자재 취급: 건조기, 로더, 블렌더 및 관련 장비
• 냉각: 냉각기, 온도 조절기, 금형 온도 조절 장비
• 자동화: 로봇, 컨베이어, 비전 검사 및 부품 처리 시스템

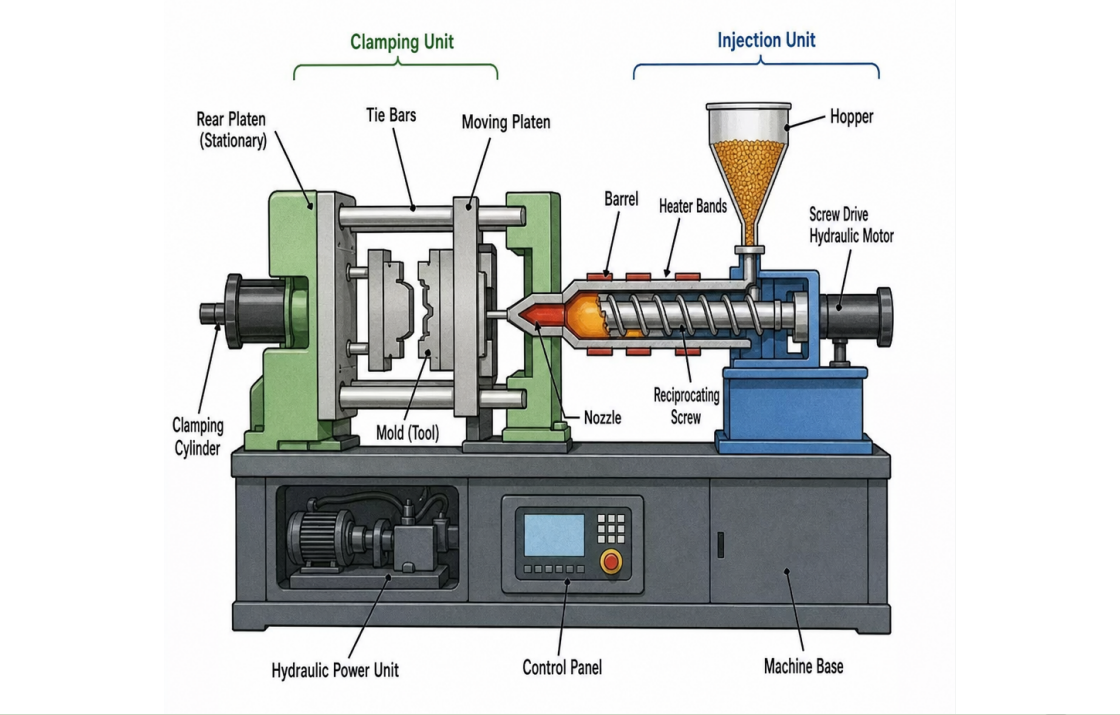

사출 성형기 부품 및 기능

이해 사출 성형기 parts and functions 문제 해결, 유지 관리, 장비 선택 및 프로세스 최적화에 중요합니다.

호퍼 및 피드 스로트

는 호퍼 수지를 저장하고 기계에 공급합니다. 피드 스로트는 재료를 배럴로 전달하며 브리징이나 일관성 없는 공급을 방지하기 위해 적절하게 관리되어야 합니다. 흡습성 재료에는 일반적으로 다음이 필요합니다. 재료 건조기 처리하기 전에.

배럴 및 히터 밴드

는 배럴 Screw를 함유하고 있어 Polymer가 녹는 환경을 제공합니다. 히터밴드 배럴 전체에 필요한 온도 프로파일을 유지합니다.

나사 및 체크 링

는 나사 폴리머를 가소화, 혼합 및 계량합니다. 는 체크링 사출 중에 용융된 재료가 역류하는 것을 방지하여 일관된 샷 크기와 반복성을 지원합니다.

노즐

는 노즐 용융된 플라스틱을 배럴에서 금형의 스프루 부싱으로 옮깁니다. 노즐 설계와 온도는 재료, 금형 및 용도와 일치해야 합니다.

사출 장치 드라이브

는 injection unit may use 유압, 서보유압 또는 전기 구동 기술 스크류 회전 및 사출 동작을 제어합니다.

클램프 유닛

는 클램프 유닛 플래튼과 타이 바를 포함한 는 금형을 열고 닫으며 사출 및 보압 중 캐비티 압력에 저항할 수 있는 충분한 형체력을 제공합니다.

이젝터 시스템

는 이젝터 시스템 코어에서 성형 부품을 제거합니다. 고착, 변형, 응력 백화 또는 부품 손상을 방지하려면 적절한 이젝터 타이밍과 힘이 필수적입니다.

컨트롤 및 센서

현대 기계 사용 컨트롤러 및 센서 사출 압력, 속도, 온도, 스크류 위치, 사이클 시간, 알람 및 공정 레시피를 모니터링하고 조절합니다.

사출 성형기의 종류

비교할 때 사출 성형기의 종류 , 필요한 정밀도, 속도, 에너지 소비, 재료, 부품 형상, 생산량 및 운영 환경을 고려하십시오.

전기식 대 유압식 사출 성형기

전동사출성형기 높은 정밀도, 반복성, 청결성 및 에너지 효율성이 중요할 때 일반적으로 선택됩니다.

전기 기계의 장점은 다음과 같습니다.

• 높은 위치 정확도
• 뛰어난 샷 간 반복성
• 많은 응용 분야에서 에너지 소비 감소
• 낮은 작동 소음
• 깨끗하고 통제된 생산 환경에 적합

잠재적인 제한 사항은 다음과 같습니다.

• 초기 장비 비용이 높음
• 특정 매우 큰 톤수 또는 극한 부하 요구 사항에 대한 적용 제한

유압사출성형기 대형 부품 및 까다로운 산업용 응용 분야에 널리 사용됩니다.

장점은 다음과 같습니다:

• 광범위한 사용 가능한 형체력
• 고강도 애플리케이션을 위한 강력한 성능
• 유연한 공정 능력
• 폭넓은 서비스 경험을 바탕으로 확립된 기술

잠재적인 고려 사항은 다음과 같습니다.

• 많은 현대 전기 시스템에 비해 에너지 소비가 더 높습니다.
• 유압유 유지보수
• 청결 및 누출 제어에 더 큰 관심

하이브리드 및 서보 사출 성형기

현대의 많은 기계들이 사용하는 하이브리드 또는 서보 유압 시스템 . 서보 드라이브 사출 성형의 이점은 다음과 같습니다.

• 기존 유압 시스템에 비해 에너지 소비 감소
• 더욱 빠르고 정밀한 모션 제어
• 낮은 발열
• 공정 안정성 향상
• 까다로운 성형 응용 분야에 대한 제어력 향상

특수 사출 성형기

에 따라 플라스틱 사출 성형 응용 , 다음을 포함한 특수 장비가 필요할 수 있습니다.

• 고속 포장 기계
• 다중 구성품 및 2K 성형기
• 인서트 성형기
• LSR 사출 성형기
• 마이크로 성형기

플라스틱 사출 성형기 사양

는 terms 플라스틱 사출 성형기 그리고 플라스틱 사출기 종종 같은 의미로 사용됩니다. 그러나 장비를 비교할 때에는 구매사양이 정확해야 한다.

중요한 매개변수는 다음과 같습니다:

• 클램프력: kN 또는 톤
• 샷 크기: 그램 또는 온스
• 나사 직경: mm
• 나사 L/D 비율
• 사출압력
• 사출 속도
• 가소화 및 회수율
• 플래튼 치수
• 타이바 간격
• 최소 및 최대 금형 두께
• 최대 일광
• 이젝터 스트로크 및 힘

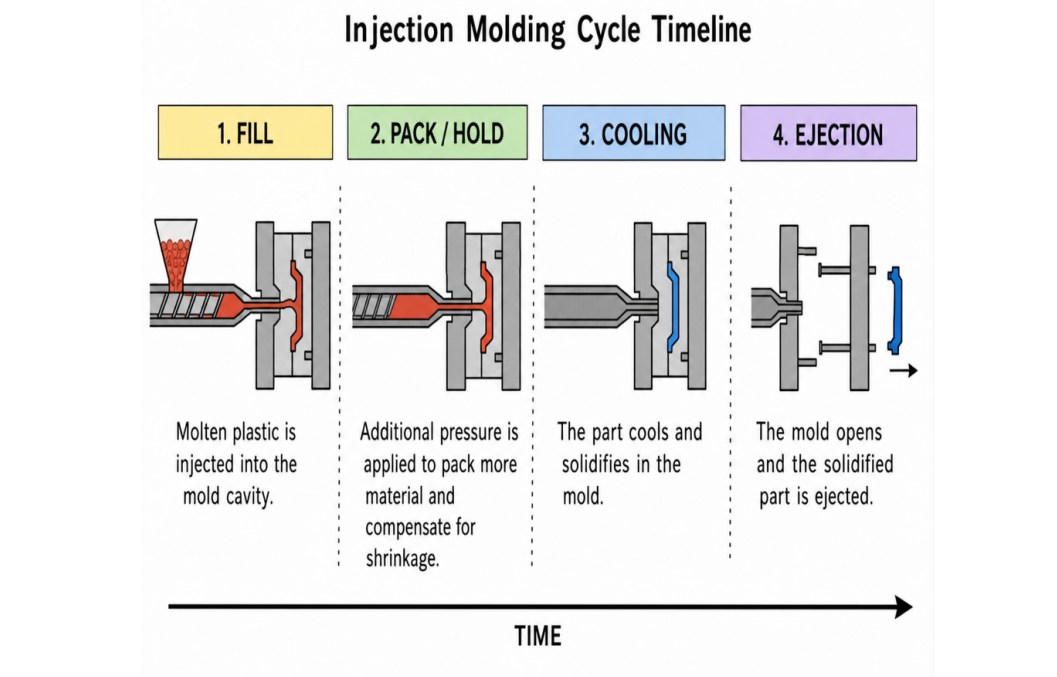

사출 성형 공정 단계별

이해 the 사출 성형 공정 단계별 품질과 주기 시간에 영향을 미치는 변수를 더 쉽게 식별할 수 있습니다.

1. 재료 준비

필요할 경우 수지를 건조시키고 제조업체가 지정한 수분 수준을 유지하십시오. 재료를 잘못 준비하면 갈라짐, 취성, 치수 불안정 및 기타 결함이 발생할 수 있습니다.

2. 가소화

는 screw rotates and melts the polymer. 배압 혼합 및 용융 일관성을 향상시키기 위해 조정될 수 있습니다.

3. 금형 폐쇄 및 클램프 구축

는 mold closes and the clamp builds sufficient force before injection begins.

4. 충전

용융된 폴리머가 캐비티에 주입됩니다. 사출 속도, 압력, 용융 온도, 금형 온도 및 유동 거동 모두 충전 성능에 영향을 미칩니다.

5. 포장 및 보관

패킹 앤 홀드 압력은 게이트가 열려 있는 동안 재료 수축을 보상합니다. 목표는 과도한 응력 없이 필요한 부품 중량과 치수를 달성하는 것입니다.

6. 냉각

냉각은 총 사이클 시간에 가장 큰 영향을 미치는 요소 중 하나입니다. 벽 두께, 금형 온도, 냉각 채널 설계 및 냉각수 흐름 냉각 성능에 큰 영향을 미칩니다.

7. 금형개방

는 mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. 배출 및 부품 취급

이젝터 핀, 공기, 로봇 또는 기타 시스템이 성형 부품을 제거합니다. 자동화된 처리로 일관성이 향상되고 금형 개방 시간이 단축됩니다.

9. 사이클 반복

는 machine returns to the beginning of the cycle. The objective is a 안정적이고 반복 가능한 프로세스 창 , 단순히 가능한 가장 짧은 주기를 달성하는 것이 아니라.

사출 성형 플라스틱 부품 예

부품 형상이 다르면 기계와 금형에 대한 요구도 달라집니다.

벽이 얇은 컨테이너

얇은 벽 포장에는 다음이 필요합니다. 높은 사출 속도, 안정적인 용융 온도, 효과적인 배기 및 빠른 사이클 시간 .

기어 하우징

기어 하우징에는 변형을 최소화하기 위해 강력한 치수 제어, 일관된 패킹 및 균형 잡힌 냉각이 필요합니다.

커넥터

커넥터 often require 엄격한 치수 공차, 일관된 샷 크기, 효과적인 배기 및 안정적인 금형 정렬 .

의료용 부품

의료 부품에는 다음이 필요할 수 있습니다. 프로세스 검증, 재료 추적성, 제어된 제조 환경 및 세부 프로세스 데이터 .

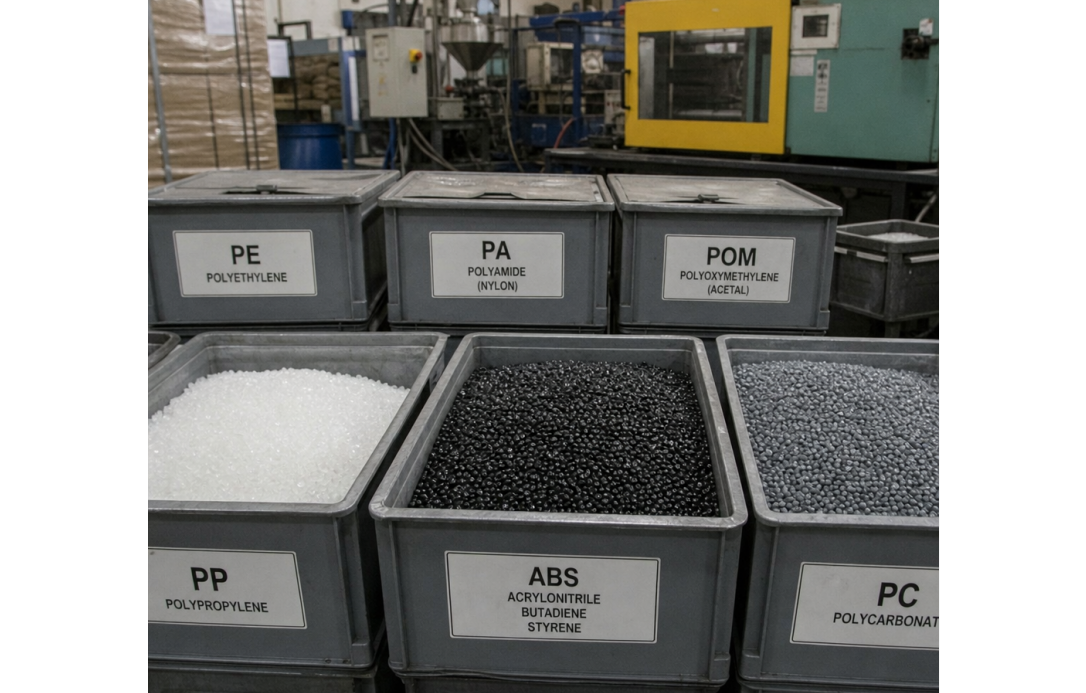

사출 성형을 위한 최고의 재료

선택 사출 성형에 가장 적합한 재료 기계적 강도, 내화학성, 온도 요구 사항, 외관, 치수 안정성, 비용 및 규제 요구 사항에 따라 달라집니다.

PP와 PE

폴리프로필렌(PP) 그리고 폴리에틸렌(PE) 내약품성이 우수한 경제적인 소재입니다. PP는 리빙 힌지가 필요한 용도에도 널리 사용됩니다.

ABS

ABS 인성, 외관 및 가공성의 유용한 조합을 제공하여 소비자용 주택 및 산업용 부품에 널리 사용됩니다.

PC

폴리카보네이트(PC) 일반적으로 상용 수지보다 더 까다로운 가공 조건이 필요하지만 높은 내충격성을 제공하고 탁월한 선명도를 제공할 수 있습니다.

PA / 나일론

폴리아미드(PA 또는 나일론) 강도와 내마모성을 제공합니다. 수분 조절과 적절한 건조가 특히 중요합니다.

POM/아세탈

POM(아세탈) 마찰이 적고 치수안정성 및 내마모성이 우수하여 기어 및 정밀기계부품에 적합합니다.

PEEK 및 PEI

PEEK 및 PEI 까다로운 온도, 화학적, 기계적 환경에서 사용되는 고성능 엔지니어링 폴리머입니다. 적절하게 설계된 툴링과 고온 처리 기능이 필요합니다.

팁: 재료 선택은 항상 게이트 설계, 환기, 냉각, 금형 온도, 기계의 압력 및 온도 기능과 함께 평가되어야 합니다.

다중 캐비티 금형 설계 가이드

A 다중 캐비티 금형 설계 가이드 과도한 프로세스 민감도나 유지보수 위험을 초래하지 않고 생산량을 늘리는 데 중점을 두어야 합니다.

주요 고려 사항은 다음과 같습니다.

• 러너 밸런스: 모든 캐비티에 일관된 흐름 유지
• 게이트 디자인: 전단, 충전 동작 및 게이트 동결 제어
• 환기: 각 캐비티에 효과적인 가스 배출 제공
• 냉각: 모든 캐비티에서 일관된 온도 유지
• 분할선 무결성: 플래시 방지 및 금형 정렬 유지
• 유지 관리 액세스: 캐비테이션이 높은 도구를 서비스에 실용적으로 만듭니다.

하나 또는 두 개의 캐비티에서 8개, 16개, 32개 또는 64개의 공동 , 사출 성형기에 다음 사항이 충분한지 확인하십시오.

• 적절한 쿠션을 사용한 샷 용량
• 동시 와동 충전을 위한 주입 속도
• 가소화 용량
• 형체력
• 금형 장착 공간

사출 성형기를 선택하는 방법

결정할 때 사출 성형기를 선택하는 방법 , 다음으로 시작하세요. 부품, 재료, 금형 , 카탈로그 톤수만을 기준으로 기계를 선택하는 것이 아닙니다.

생산 요구 사항

정의:

• 안nual production volume
• 소요 사이클 시간
• 충치 수
• 예상 가동 시간
• 목표 폐기율
• 필요한 자동화 수준

자재 요구 사항

평가:

• 수지 점도
• 용융 온도
• 금형 온도
• 건조 요구 사항
• 강화 또는 충전재 함량
• 부식성 또는 마모성 특성

형체력

필요한 견적 형체력 투영된 부품 면적, 캐비티 압력, 재료 및 공정 조건을 기반으로 합니다. 부족한 톤수와 불필요한 크기 초과를 모두 피하십시오.

샷 크기

합리적인 작동 범위를 유지하면서 필요한 샷을 생산할 수 있는 기계를 선택하십시오. 주입 장치의 극한 한계에서 지속적으로 작동하지 마십시오.

사출 속도 및 압력

고속 주입은 다음과 같은 경우에 중요할 수 있습니다. 벽이 얇은 부품, 긴 유동 길이, 까다로운 충진 패턴 . 기계가 압력이나 속도 제한에 도달하지 않고도 필요한 주입 속도를 달성할 수 있는지 확인하십시오.

금형 치수

확인:

• 플래튼 치수
• 타이바 간격
• 금형 두께 범위
• 최대 일광
• 이젝터 사양
• 금형 중량 용량

공정 모니터링

까다로운 애플리케이션의 경우 다음을 고려하십시오. 캐비티 압력 모니터링, 온도 모니터링, 데이터 로깅, 경보 한계 및 레시피 관리 .

자동화 호환성

자동화가 계획된 경우 다음과의 호환성을 확인하십시오.

• 로봇 인터페이스
• 팔 끝 도구
• 컨베이어
• 시력검사
• 부품 분리
• 안전 시스템

중고 사출 성형기 구입

당신이 검색하는 경우 사출 성형기 for sale , 구입 가격에만 초점을 맞추지 말고 기계의 상태를 평가하십시오.

요청:

• 운행 시간
• 유지보수 기록
• 나사 및 배럴 마모 측정
• 유압 오일 상태 , 해당되는 경우
• 컨트롤러 버전
• 전기 시스템 상태
• 예비 부품 가용성
• 서비스 이력
• 공정 반복성 증명

가능하다면 구매하기 전에 대표 금형이나 실제 생산 금형을 사용하여 기계를 작동해 보세요.

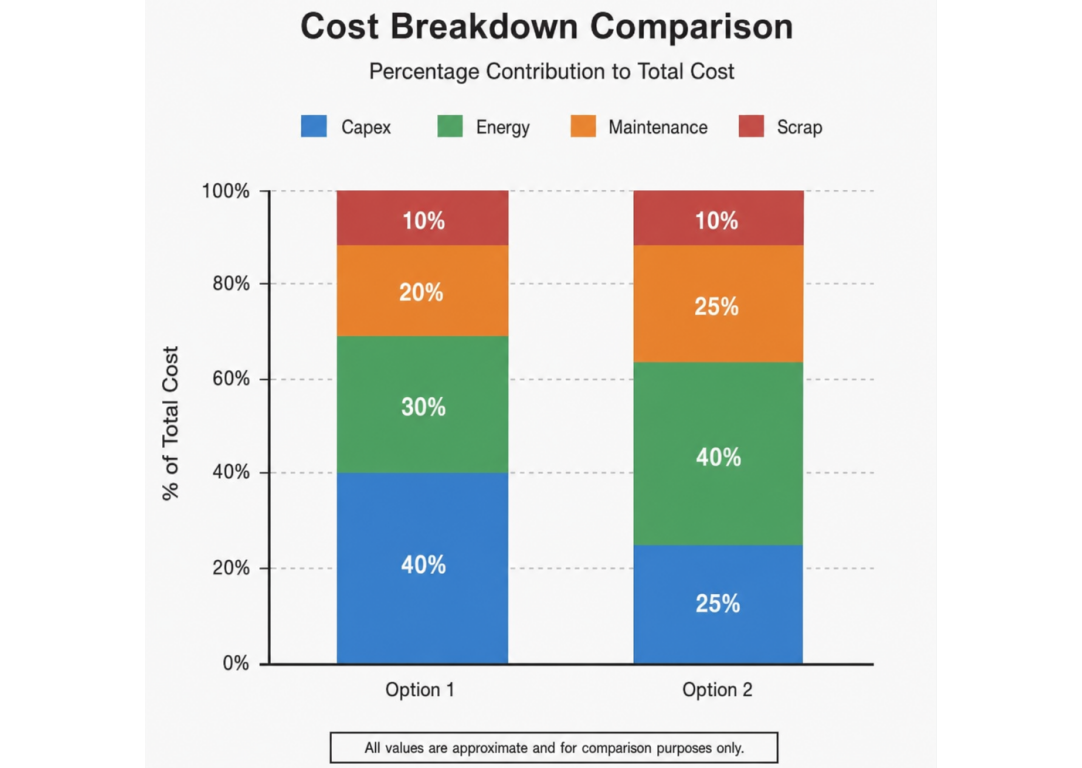

사출 성형기 비용 비교

안 사출 성형기 cost comparison 초기 구매 가격보다는 총 소유 비용을 고려해야 합니다.

주요 비용 동인은 다음과 같습니다.

• 기계 아키텍처: 전기, 유압 또는 하이브리드
• 형체력
• 샷 용량
• 자동화 능력
• 안전 시스템
• 컨트롤러 기능
• 공정 모니터링
• 정밀 패키지
• 지역 서비스 범위
• 보증
• 예비 부품 가용성

또한 다음과 같은 지속적인 비용을 고려하십시오.

• 에너지 소비
• 냉각 요구 사항
• 예방정비
• 예비 부품
• 훈련
• 시운전
• 다운타임
• 스크랩
• 생산 효율성

구매 가격이 더 높은 기계는 에너지 소비, 유지 관리, 생산성 및 가동 중지 시간을 포함하면 전반적인 경제성 프로필이 달라질 수 있습니다.

사출 성형 결함 및 해결 방법

대부분의 성형 결함은 다음과 같은 문제로 인해 발생합니다. 충전, 보압, 냉각, 재료 상태, 배기 또는 금형 설계 .

플래시

가능한 원인으로는 과도한 캐비티 압력, 불충분한 형체력, 파팅라인 손상, 금형 정렬 불량 또는 과도한 마모 등이 있습니다.

확인:

• 사출압력
• 사출 속도
• 형체력
• 파팅라인 상태
• 금형 정렬
• 금형 마모

싱크 마크

가능한 원인으로는 패킹 부족, 조기 게이트 동결, 과도한 국부 벽 두께 또는 부적절한 냉각 등이 있습니다.

잠재적인 조정 사항은 다음과 같습니다.

• 팩 및 보압 최적화
• 효과적인 포장 시간 증가
• 게이트 디자인 개선
• 냉각 개선
• 과도한 리브 또는 벽 두께 감소

뒤틀림

뒤틀림 is often related to 불균일한 냉각, 수축 차등, 과도한 분자 배향 또는 불균형한 패킹 .

금형 온도 대칭, 냉각 성능, 보압 조건 및 흐름 방향을 확인합니다.

화상 표시

화상 자국은 다음을 나타낼 수 있습니다. 갇혀 있는 가스 및 부적절한 환기 , 특히 채우기가 끝날 무렵.

확인:

• 금형 통풍구
• 통풍구 청결도
• 사출 속도 near the end of fill
• 가스 트랩 위치
• 재료 상태

스플레이 및 실버 줄무늬

확산은 다음으로 인해 발생할 수 있습니다. 습기, 과도한 전단, 오염 또는 통풍 불량 .

수지 건조, 재료 취급, 나사 조건 및 처리 매개변수를 확인합니다.

웰드 라인

별도의 용융 선단이 만날 때 웰드 라인이 발생합니다.

가능한 프로세스 개선 사항은 다음과 같습니다.

• 용융 온도 조정
• 금형 온도 조정
• 사출 속도 최적화
• 환기 개선
• 게이트 위치 검토

미성형 문제 해결

에 대한 쇼트샷 성형 , 다음 사항을 체계적으로 확인하세요.

1. 재료 및 건조

수지 유형, 수분 수준, 재분쇄 비율, 재료 흐름 및 공급 시스템 상태를 확인하십시오.

2. 용융온도

용융 온도가 너무 낮은지 확인하고 배럴 영역 온도, 열전대, 히터 성능 및 가소화 동작을 확인합니다.

3. 사출속도 및 압력

기계가 한계점에 도달했는지 확인하십시오. 최대 사출 압력 또는 속도 제한 구멍이 채워지기 전에.

4. 환기 및 가스 트랩

통풍구가 막히거나 부적절하면 완전히 채워지지 않을 수 있습니다. 기존 통풍구를 청소하고 가스 트랩 위치를 검토합니다.

5. 게이트 및 러너 제한사항

게이트, 러너, 스프루 및 콜드 슬러그 영역에 제한 사항이나 잘못된 치수가 있는지 검사하십시오.

6. 쿠션과 샷 사이즈

샷 크기, 쿠션 안정성 및 체크링 성능을 확인합니다. 쿠션이 일관되지 않으면 사출 장치 또는 나사/체크 링 문제를 나타낼 수 있습니다.

사출 성형 사이클 시간을 줄이는 방법

받는 사람 사출 성형 사이클 시간 단축 , 특히 부품 품질을 유지하면서 냉각 및 부품 처리에 중점을 둡니다.

금형 냉각 최적화

냉각 채널 레이아웃, 냉각수 흐름, 난류 및 성형 부품에 대한 근접성을 개선합니다.

팩 앤 홀드 최적화

확인 후 팩을 줄여서 보관하세요 게이트 동결 시간 및 부품 중량 안정성 . 유지 시간을 너무 공격적으로 줄이면 싱크 마크, 수축 및 치수 변화가 증가할 수 있습니다.

환기 개선

효과적인 환기를 통해 충전 속도를 높이고 탄 자국과 가스에 갇힌 결함을 줄일 수 있습니다.

자동화 개선

로봇과 자동화된 부품 처리는 일관된 제거를 제공하고 금형 개방 및 금형 폐쇄 지연을 줄일 수 있습니다.

배출 최적화

적절한 이젝터 타이밍, 스트로크 및 부품 릴리스는 고착 및 불필요한 사이클 지연을 방지할 수 있습니다.

중요: 주기가 짧을수록 품질이 안정적으로 유지될 때만 개선됩니다. 모니터 OEE, 폐기율, 부품 중량, 치수 변화 및 가동 중지 시간 , 사이클 시간만으로는 충분하지 않습니다.

의료용 사출 성형 표준

에 대한 regulated medical components, 의료용 사출 성형 표준 시각적으로 수용 가능한 부품을 생산하는 것보다 훨씬 더 많은 것이 필요합니다.

생산 계획에는 다음이 포함될 수 있습니다.

• IQ/OQ/PQ 프로세스 검증
• 재료 추적성
• 로트 통제
• 통제된 자재 취급
• 필요한 경우 클린룸 호환성
• 교정된 측정 장비
• 변경 관리
• 공정 모니터링
• 알람 관리
• 생산 데이터 보존

에 대한 these applications, machine selection should emphasize 반복성, 공정 제어, 추적성 및 데이터 캡처 , 단순히 톤수를 클램프하는 것이 아닙니다.

최종 테이크아웃

성공적인 사출 성형은 정렬에 달려 있습니다. 기계, 금형, 재료, 공정 .

는 right 플라스틱 사출 성형기 의도한 응용 분야에 대해 충분한 형체력, 사출 용량, 금형 호환성, 공정 제어 및 반복성을 제공해야 합니다. 동시에 금형은 효과적인 충전, 환기, 냉각 및 배출 기능을 제공해야 합니다.

사출 성형 사이클을 사용하십시오. 충전, 포장, 냉각 및 배출 —최적화를 위한 프레임워크로 사용됩니다. 결함이 발생하면 이를 문제를 지적할 수 있는 프로세스 신호로 처리합니다. 수분, 압력, 온도, 기류, 재료 거동 또는 냉각 균형 .

체계적인 기계 선택, 잘 설계된 툴링, 재료 제어 및 체계적인 프로세스 모니터링을 통해 제조업체는 개선할 수 있습니다. 반복성, 불량률 감소, 주기 시간 단축, 더 큰 확신을 가지고 생산 규모 확장 .
