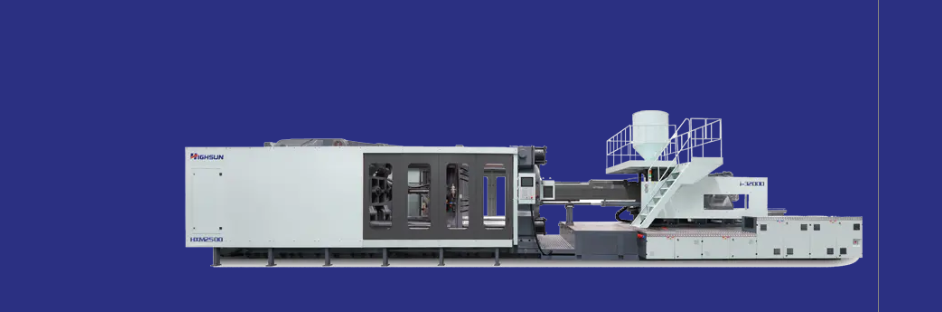

서보사출성형기란?

" 서보 사출 성형기" 서보 모터를 주 동력원으로 사용하는 사출 성형 장비의 일종입니다. "서보"는 제어 명령에 정확하고 신속하게 반응하는 드라이브 시스템의 능력을 의미합니다.

1. 전통적인 유압식 사출성형기 vs. 서보 사출 성형기

기존 유압 사출 성형기: 정속 비동기 모터를 사용하여 유압 펌프를 구동합니다. 유압 펌프는 지속적으로 작동하여 고정된 압력과 유량을 생성합니다. 기계는 비례 밸브 또는 서보 밸브를 사용하여 다양한 작업(예: 금형 폐쇄, 사출, 유지 압력, 냉각, 금형 개방 및 배출)에 필요한 압력과 유량을 조정합니다.

이 방법의 단점은 다음과 같습니다.
상당한 에너지 낭비: 모터와 펌프가 계속 최대 용량으로 작동하여 에너지를 소비합니다. 기계가 냉각 중이거나 대기 중인 경우에도 시스템 압력과 오버플로를 유지하려면 상당한 양의 에너지가 필요합니다.
급격한 오일 온도 상승: 오버플로 및 마찰로 인해 상당한 열이 발생하므로 추가 냉각 시스템이 필요합니다.
높은 소음: 지속적으로 작동하는 펌프는 상당한 소음을 발생시킵니다.
제한된 제어 정확도 및 응답 속도: 밸브 조절에 의존하므로 정확도와 속도가 직접 모터 제어보다 떨어집니다. 기존의 전기식 기계는 여러 개의 서보 모터를 사용하여 볼 나사 또는 동기식 벨트와 같은 메커니즘을 통해 각 동작 축(예: 금형 폐쇄, 사출 및 배출)을 직접 구동합니다.
높은 정밀도, 깨끗한 작동, 에너지 효율성 등의 장점이 있습니다. 단점은 구조가 복잡하고 비용이 높으며 일반적으로 유압 모델에 비해 체결력이 낮다는 점입니다.

서보 사출 성형기의 특징 및 작동 원리:
핵심 전원 - 서보 모터: 기존의 정속 모터를 대체합니다.
폐쇄 루프 제어 시스템:
컨트롤러는 설정된 프로세스 매개변수(압력, 속도 및 위치)를 기반으로 명령을 내립니다.
서보 드라이브는 서보 모터를 정밀하게 회전시킵니다.
서보 모터는 고정 변위 유압 펌프(일반적으로 내부 기어 펌프 또는 플런저 펌프)를 직접 구동합니다.
모터나 펌프에 장착된 피드백 장치(엔코더 등)는 모터의 속도(펌프의 출력 유량에 해당)와 토크(펌프의 출력 압력에 해당)를 실시간으로 모니터링합니다.
피드백 신호는 컨트롤러로 다시 전송되며 컨트롤러는 실제 값과 설정 값을 지속적으로 비교하고 드라이브로 전송된 명령을 조정하여 출력이 현재 작동 단계에 필요한 유량 및 압력과 정확하게 일치하는지 확인하는 폐쇄 루프 제어 시스템을 구성합니다. 주문형 석유 공급:
이것이 서보 유압 사출 성형기의 핵심 장점입니다.
시스템은 작업이 필요할 때만 모터와 펌프를 구동하며, 속도와 토크(예: 유속 및 압력)는 해당 작업의 특정 요구 사항에 따라 실시간으로 정밀하게 조정됩니다.
작업이 완료되고 다음 단계가 시작될 때(예: 주입이 종료되고 압력이 유지될 때) 또는 기계가 냉각 또는 대기 모드에 있을 때 서보 모터와 유압 펌프는 완전히 정지하여 에너지를 거의 소비하지 않습니다.
압력과 유량을 조절하는 데 오버플로 밸브가 필요하지 않아 에너지 손실과 오일 가열이 줄어듭니다.

서보 사출 성형기의 장점:
에너지 절약: 기존 유압 프레스에 비해 제품 주기, 공정 매개변수 및 기계 자체에 따라 일반적으로 30%-70%의 에너지 절약이 달성됩니다.
높은 응답성과 정밀한 제어: 서보 모터의 매우 빠른 응답 속도와 정밀한 토크 제어는 사출 속도, 보압, 위치 제어 등 주요 공정 매개변수의 제어 정확도와 반복성을 크게 향상시켜 제품 품질과 일관성을 향상시킵니다. 특히 정밀 성형에 적합합니다. 낮은 오일 온도: 에너지 낭비가 크게 감소(특히 오버플로 손실 제거 및 마찰열 감소)로 인해 유압 오일의 온도 상승이 크게 낮아져 유압 오일 및 씰의 수명이 연장됩니다.
저소음: 모터가 저속으로 작동하거나 대부분의 시간 동안 정지되므로 기존 유압 프레스의 연속 작동 소음보다 소음 수준이 훨씬 낮습니다.
더 높은 생산 효율성: 더 빠른 응답 속도는 때때로 사이클 시간을 단축할 수 있습니다(예: 금형 개방 및 폐쇄 가속화 중).
깨끗하고 환경 친화적입니다. 오일 온도가 낮아지면 오일 산화 및 누출 경향이 줄어들어 작업 환경이 더욱 깨끗해집니다.

서보 사출 성형기와 기존 유압 사출 성형기의 구조적 차이점:
주요 차이점은 동력 구동 장치에 있습니다.
기존 유압 프레스: 정속 ​​모터 계량 펌프/가변 펌프 비례 밸브/서보 밸브.
서보 유압 프레스: 서보 모터 정량 펌프 서보 드라이브 고정밀 피드백 장치.
클램핑 메커니즘, 사출 메커니즘, 배럴 나사 등을 포함한 기계의 주요 구조는 표준 유압 프레스의 구조와 유사합니다.

2. 서보 사출 성형기의 일반적인 결함

(1) 서보 드라이브 알람/폴트:
과전류/과부하: 기계적 걸림, 과도한 부하(예: 윤활 불량, 금형 문제), 드라이브 또는 모터의 내부 단락, 부적절한 매개변수 설정.
과전압/저전압: 불안정한 전원 전압, 제동 저항 고장 또는 부적절한 선택, 과도한 회생 에너지, 드라이브 내부 결함.
과열: 열 방출 불량(팬 고장, 방열판 먼지), 높은 주변 온도, 과부하 작동.
인코더 결함/통신 오류: 인코더 케이블 손상, 접촉 불량, 인코더 손상, 심각한 간섭, 드라이브 인터페이스 문제.
과도한 위치 편차: 갑작스럽거나 과도한 부하 변화, 불합리한 응답 매개변수 설정, 과도한 기계적 클리어런스, 엔코더 피드백 문제.

(2) 서보 모터 결함:
모터 과열: 과부하 작동, 열 방출 불량, 높은 주변 온도, 마찰 증가로 이어지는 베어링 손상, 권선 문제. 모터의 비정상적인 소음/진동: 베어링 마모 또는 손상, 모터 샤프트 굽힘, 커플링 풀림 또는 손상, 부하 불균형, 기계적 공진.
모터가 회전하지 않음/약함: 드라이버 출력 없음, 모터 권선 개방 또는 단락, 전원 공급 문제, 브레이크가 해제되지 않음(있는 경우), 매개변수 설정 오류.

(3) 비정상적인 시스템 압력:
압력 부족: 서보 펌프 출력 부족(모터 속도/토크 부족, 펌프 내부 마모), 압력 센서 고장/보정 오프셋, 압력 조절 밸브 고장 또는 설정 오류, 오버플로 밸브 고장, 실린더의 심각한 누출, 오일 필터 막힘으로 인한 유량 부족.
압력 변동/불안정성: 오일 내 공기, 압력 ​​센서 고장, 오일 내 공기, 압력 ​​센서 고장, 불안정한 서보 제어 응답, 유압 밸브(예: 비례 압력 밸브) 고착 또는 고장, 오일 오염으로 인해 밸브 코어 움직임 불량.
과도한 압력: 압력 센서 고장, 압력 조절 밸브 고장, 제어 신호 오류.

(4) 유압유 관련 문제:
과도한 오일 온도: 냉각 시스템 고장(쿨러 막힘, 팬 고장, 냉각수 부족/고온), 심각한 시스템 누출로 인해 큰 에너지 손실이 발생함, 주변 온도가 과도하게 높음, 오일 점도 선택이 부적절함, 오일량이 부족함.
오일 오염: 수분 침입(유화 및 녹 유발), 입자 오염(밸브 고착 및 펌프 마모 유발), 산화 및 열화(점도 변화 및 슬러지 생성). 이는 유압 시스템 문제의 가장 흔하고 가장 해로운 근본 원인입니다.
누출: 조인트 느슨함, 씰의 노후화 및 손상, 파이프라인 또는 실린더/밸브 본체 손상.

3. 서보 사출 성형기에 대해 자주 묻는 질문

Q1: 서보사출성형기란 무엇인가요?
A1: 서보모터를 이용하여 유압펌프나 기계부품의 움직임을 정밀하게 제어하는 ​​사출성형기입니다. 핵심 원칙은 "주문형 에너지"입니다. 이동 중에만 에너지가 소비되고, 정지 상태에서는 모터가 정지하여 최대 30%~70%의 에너지가 절약됩니다.

Q2: 서보 사출 성형기 vs. 기존 유압 프레스 vs. 전전동 프레스?
A2: 전통적인 유압 프레스: 정속 ​​모터 릴리프 밸브 → 높은 에너지 소비 및 높은 소음.
전전동프레스 : 다수의 서보모터로 직접구동 → 정밀도가 높고 유압유가 필요 없으나 구조가 복잡하고 가격이 높음.
서보 유압 프레스: 서보 모터가 유압 펌프를 구동 → 에너지 절약, 정밀도, 높은 체결력의 균형을 유지하여 최고의 가격 대비 가치를 제공합니다.

Q3: 서보 드라이브 알람 "과부하"(OL)가 발생하면 어떻게 해야 합니까?
A3: 단계별 문제 해결:
기계가 고착되었는지 확인하십시오(예: 금형 내 이물질, 윤활 부족). 모터 절연 저항을 확인하십시오(멀티미터를 사용하여 권선-접지 저항 > 5MΩ 측정).
드라이브 매개변수를 확인하십시오(모터 출력 설정이 올바르지 않은 경우).

Q4: 속도 저하의 원인은 무엇입니까?
A4: 유압유 점도가 비정상적입니다(고온에서는 묽어지고 저온에서는 진해집니다).
필터 막힘 → 유량 부족(차압 표시기 확인)
실린더 씰 마모 및 내부 누출(압력 유지 테스트로 확인).
