2색 사출성형기란? 생산 효율성을 어떻게 향상시키나요?

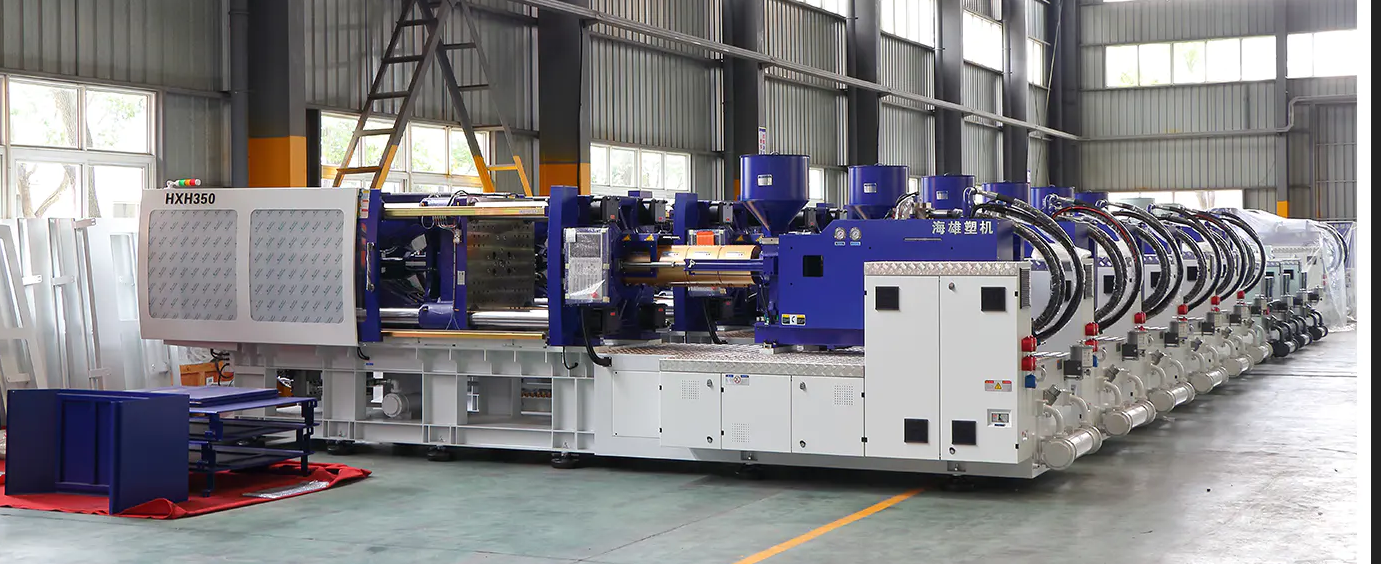

1. 작동 원리 2색 사출성형기

• 더블 배럴 설계 2개의 독립적인 사출 장치(배럴 A 및 배럴 B)를 갖추고 있어 색상이나 재질이 다른 플라스틱(예: ABS TPE, 경질 고무, 연질 고무)을 별도로 사출할 수 있습니다.

• 회전식 몰드 또는 턴테이블 기술

회전형 금형형: 금형의 가동형 금형 부분이 180° 회전할 수 있으며, 한 번의 금형 폐쇄로 두 가지 재료의 주입을 완료할 수 있습니다.

턴테이블 유형: 반제품은 회전 작업대를 통해 2차 사출 성형을 위해 두 번째 스테이션으로 이송됩니다.

• 통합 성형 두 재료는 후속 조립이 필요 없이 금형에 적층되거나 중첩되어 2차 가공을 줄입니다.

2. 생산 효율성을 향상시키는 주요 방법

생산 공정 감소

기존 방식에서는 두 개의 부품을 별도로 생산한 후 조립해야 하는 반면, 2색 사출 성형기는 한 단계로 성형되므로 조립, 접착 또는 용접 단계가 절약됩니다.

사이클타임 단축

금형 설계 및 동기식 사출 동작을 최적화함으로써 두 가지 색상/재료를 별도로 생산하는 것에 비해 사이클 시간이 30%-50% 단축됩니다.

높은 수준의 자동화

통합 조작기 또는 턴테이블 시스템은 제거, 금형 변경 및 2차 사출 성형을 자동으로 완료하여 수동 개입을 줄입니다.

불량률 감소

기존 조립에서 정렬 편차나 약한 접착 문제를 피하면 제품 일관성이 높아집니다.

에너지 및 비용 절감

단일 장치가 여러 기존 사출 성형기를 대체하여 공간과 에너지 소비를 줄입니다.

기존 사출 성형과 비교한 장점

3.2색 사출성형기의 공통적인 문제점과 해결책

재료 결합 문제

• 박리/약한 결합

이유:

재료 비호환성(예: PP 및 ABS가 호환되지 않음)

금형온도가 너무 낮거나 온도차이가 너무 큼

2차 샷은 1차 샷 재료가 완전히 응고된 후에만 수행됩니다.

해결책:

호환성이 좋은 재료 조합을 선택하십시오(PP TPE, ABS PC 등).

금형 온도를 높입니다. (보통 두 번째 사출 금형 온도는 첫 번째 사출보다 10~20℃ 높습니다.)

2회 주입간격 단축 (5~10초 이내 조절)

• 눈에 띄는 본딩 라인

이유:

사출 속도가 너무 느리고 용융 선단 온도가 떨어집니다.

배기 불량으로 인해 공기가 갇히게 됩니다.

해결책:

두 번째 샷의 사출 속도를 높입니다. (첫 번째 샷의 약 80%~90%)

조인트에 배기 홈이나 진공 배기 시스템을 추가하세요.

외관 결함

• 혼색(소재색혼합)

이유:

이전 재료가 노즐이나 배럴에 남아 있습니다.

불완전한 기계 청소

해결책:

배럴을 청소하려면 고융점 전이 물질(예: PC)을 사용하십시오.

교차 오염을 방지하기 위해 이중 노즐 독립형 폐쇄 설계를 사용합니다.

• 플래시/버

이유:

체결력이 부족함(2색 기계는 단색 기계보다 15%~20% 더 높아야 함)

금형 마모 또는 고르지 않은 이형 표면

해결책:

형체력을 높이거나 사출 압력을 낮추십시오.

금형 파팅면 수리 및 가이드핀 안내 정확도 확인

치수 정확도 문제

• 제품 변형

이유:

두 소재의 수축률이 너무 다릅니다(예: ABS 수축률 0.5%, PP 수축률 1.5%)

고르지 못한 냉각

해결책:

수축률이 비슷한 재료를 선택하세요.

냉각수 회로 설계 최적화 및 유지 시간 연장

• 차원 불안정

이유:

사출 성형 공정 변수 변동(온도, 압력)

불균일한 금형 열팽창

해결책:

폐쇄 루프 제어 시스템을 사용하여 프로세스 매개변수 안정화

온도를 제어하기 위해 금형에 항온 오일 회로를 추가합니다.

장비 및 금형 문제

• 턴테이블/회전 금형의 부정확한 위치 지정

이유:

서보 모터 인코더 고장

금형 베어링 마모

해결책:

턴테이블 영점 위치 재보정

고정밀 베어링 교체

• 주입량이 부족함

이유:

배럴 또는 노즐 막힘

스크류 마모로 인해 가소화 능력이 감소합니다.

해결책:

노즐과 필터를 청소하세요.

스크류와 배럴 사이의 간격을 확인하십시오 (마모가 0.2mm를 초과하면 교체하십시오)

생산 효율성 문제

• 사이클 시간이 너무 길다

이유:

무리한 냉각시간 설정

금형 이동이 동기화되지 않았습니다.

해결책:

형상적응형 냉각수 회로를 사용하여 냉각 시간 단축

유압/전기 시스템 작동 순서 최적화

• 자동 제거 실패

이유:

로봇의 파지 위치 편차

금형에 달라붙는 제품

해결책:

로봇 프로그램을 조정하거나 시각적 위치 지정을 늘립니다.

금형 표면에 이형제를 추가하거나 배출 시스템을 개선하십시오.

4. 2색 사출성형기의 문제 해결 <
